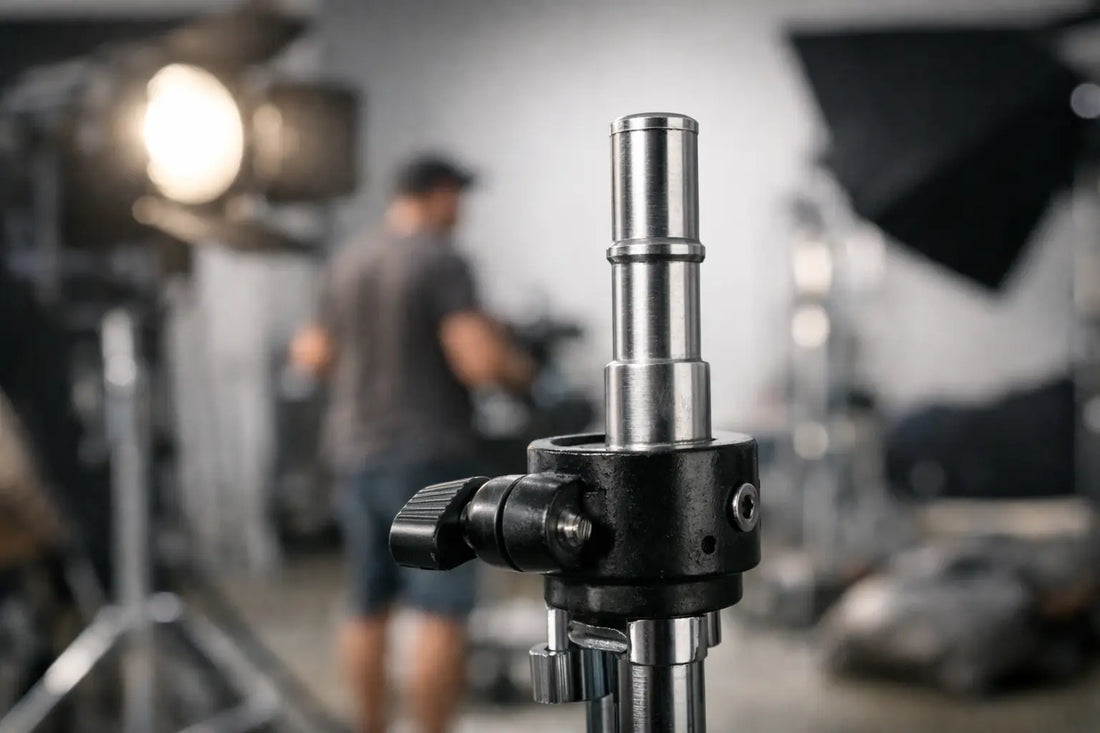

Tout ce qu’il faut savoir sur les « junior pins » pour les équipes d’éclairage et de machinerie

Le « junior pin » fait partie de ces termes techniques qui peuvent entraîner un temps d'arrêt coûteux si chacun dans le camion a une idée un peu différente de ce dont il s'agit. Ce guide explicatif sur le « junior pin » va droit au but : il s'agit de la norme de fixation de 1-1/8 pouce utilisée pour les éclairages plus lourds, le matériel de prise de vue et les accessoires de soutien. Il est plus gros qu'un « baby pin », conçu pour une classe de charge différente, et sa sécurité dépend entièrement du récepteur, du pied, du matériel et de l'équipe qui l'utilise.

C'est quoi, un « Junior Pin » ?

Dans le jargon nord-américain du cinéma et de la photo, un « junior pin » est un embout mâle de 1-1/8 pouce de diamètre. Il est conçu pour s'adapter à un embout femelle « junior » de 1-1/8 pouce correspondant. Tu trouveras cette norme sur les pieds combinés, les pieds à manivelle, certains systèmes suspendus, les grands supports d'éclairage, les adaptateurs et les pièces de matériel de suspension destinées à supporter des charges importantes de luminaires et de modeleurs de lumière.

Ce nom peut prêter à confusion, car une goupille « junior » n’est pas petite au sens pratique du terme. On l’appelle « junior » surtout pour la distinguer des goupilles de studio ou spécialisées, plus grandes, tandis que la goupille courante de 5/8 de pouce est appelée « baby pin ». Sur un plateau de tournage, ces noms ont leur importance, car les goupilles de 5/8 de pouce et celles de 1-1/8 de pouce ne sont pas interchangeables.

Une goupille junior classique peut faire partie d'un support supérieur, d'un goujon amovible, d'un adaptateur de fixation ou d'un composant monté sur un étrier ou un support. Le matériel peut paraître simple, mais le chemin de charge qu'il crée ne l'est pas. Dès qu'un gros luminaire LED, un réflecteur, une boîte à lumière, un cadre ou un accessoire de fixation pour caméra entre en jeu, il faut prendre en compte l'ensemble du montage, et pas seulement la goupille tout en haut.

Épingle « Junior » ou « Baby » : la différence qui compte

Une broche « baby » mesure 5/8 de pouce de diamètre et c'est la norme courante pour les petits accessoires, les drapeaux, les têtes de serrage et plein d'autres accessoires de production. Une broche « junior » mesure 1-1/8 pouce. Ce diamètre supplémentaire lui donne une surface de contact bien plus grande et permet aux fabricants de concevoir des récepteurs, des colliers, des fourches et des interfaces de pied plus solides autour d'elle.

La différence concrète, c'est la capacité et l'utilisation. On trouve souvent des « baby pins » sur les pieds en C, les pieds d'éclairage légers et les projecteurs compacts. Les « junior pins » sont plutôt utilisés quand une équipe doit soutenir des appareils plus volumineux ou du matériel qui génère un effet de levier important. Pense aux gros projecteurs COB avec un modificateur imposant, aux projecteurs classiques, aux grands réflecteurs ou à un montage qui a besoin de la stabilité d'un pied combiné ou d'un pied à manivelle.

Ça ne veut pas dire que tous les modèles équipés d'un attelage « junior » sont automatiquement adaptés à toutes les charges lourdes. Un attelage de 1-1/8 pouces indique la norme de fixation physique, pas la capacité homologuée de l'ensemble. La capacité nominale du support, la conception de l'attelage, l'état des fixations, la hauteur de la rallonge, la charge latérale, l'exposition au vent et les instructions du fabricant des accessoires restent des facteurs déterminants dans ta décision.

Pourquoi un récepteur junior n'arrivera pas à fixer correctement une épingle pour bébé

Une goupille « baby » de 5/8 pouces rentrera physiquement dans un récepteur « junior » de 1-1/8 pouces, mais elle ne sera pas correctement maintenue sans un adaptateur spécialement conçu à cet effet. Serrer une vis de réglage sur une petite goupille à l'intérieur d'un récepteur surdimensionné n'est pas une solution professionnelle. Ça peut créer du jeu, concentrer la force au mauvais endroit, endommager le matériel et faire que la charge risque de bouger.

Utilise un adaptateur conçu pour assurer la conversion entre les normes, doté d'un épaulement ou d'une surface d'appui adaptée permettant de supporter correctement la charge. Si l'adaptateur est équipé d'un mécanisme de sécurité, d'une bague de blocage ou d'une goupille de retenue, utilise-le. Une vis de réglage ne remplace pas une géométrie correcte.

Où trouver les attaches Junior Pin

On retrouve souvent du matériel « junior » dans les départements éclairage et machinerie, car il répond à un besoin fondamental : fixer solidement du matériel plus lourd à un support plus solide. Les trépieds combinés en sont sans doute l’exemple le plus parlant. Beaucoup utilisent un récepteur « junior » en haut, souvent associé à une goupille « baby pin » ou à un système combiné qui offre aux équipes plusieurs options de fixation.

Tu peux aussi trouver des récepteurs « junior » sur les grands arceaux de fixation, les adaptateurs pour pieds, les adaptateurs « junior » vers « bébé », les bras décalés, les plaques murales et certains accessoires pour suspensions ou structures de treillis. La mise en œuvre exacte varie selon les fabricants. Certains produits utilisent une goupille fixe ; d’autres proposent un récepteur avec un boulon transversal, une poignée en T ou un mécanisme de verrouillage.

C'est pour ça qu'un petit contrôle visuel est important avant que le chariot ne quitte l'atelier. Dire « il y a une broche » ne suffit pas. Vérifie bien si l'article est équipé d'une broche mâle junior, d'un récepteur femelle junior, d'une broche « baby », d'un récepteur combiné ou d'un système de fixation spécifique. Ce contrôle de 30 secondes vaut mieux que de renvoyer un technicien à l'autre bout de la ville chercher un adaptateur pendant que l'entreprise attend le premier essai.

Comment mettre en place un parcours de junior-pin plus sûr

Commence par prendre en compte la charge totale, pas juste le boîtier de l'appareil. Ajoute le poids de l'arceau, du bloc d'alimentation, du support de batterie, du tube d'objectif ou du réflecteur, du modificateur, de la bague d'adaptation, de la grille alvéolée et de tous les accessoires accrochés à l'appareil. Une grande boîte à lumière peut poser plus de problèmes que son poids indiqué ne le laisse penser, car elle déplace le centre de gravité vers l'avant et prend l'air.

Choisis ensuite le système de support. Un trépied combiné ou à manivelle bien dimensionné peut être la bonne solution, mais la hauteur change la donne. Plus la charge est haute, plus l'effet de levier à la base augmente. Déploie d'abord les sections du trépied qui ont le plus grand diamètre quand c'est possible, garde la charge centrée sur les pieds, et oriente un pied dans la direction de la charge quand le trépied supporte un appareil décalé.

Le lestage, c'est une pratique courante, pas juste une petite touche finale facultative. Utilise un poids suffisant en fonction des conditions et place-le sur le pied du trépied qui en a le plus besoin. En extérieur, sur une scène très fréquentée ou avec un accessoire de type voile, ajoute une ligne de sécurité quand le matériel et la méthode de montage l'exigent. Si l'installation est en hauteur, suis les procédures de montage en hauteur de ta production et utilise des dispositifs de sécurité secondaires adaptés.

Avant de relever le pied, vérifie le raccordement. La goupille secondaire doit être bien enfoncée dans le récepteur. La vis de blocage, le boulon transversal ou le collier doivent être enclenchés conformément à la conception du matériel, et l’étrier de fixation doit être serré selon l’angle correct. Vérifie aussi les roulettes du pied. Bloquer les roulettes ne résout pas le problème d’un équipement surchargé ou mal équilibré, mais les laisser débloquées peut transformer une installation stable en une rencontre inattendue avec le sol.

Fais attention aux charges latérales et au couple

Le matériel Junior est solide, mais ce n'est pas de la magie. Le problème le plus courant, ce n'est pas une broche qui casse sous une charge verticale normale. C'est le couple généré par un support décalé, une longue perche, un grand accessoire ou la traction d'un câble qui modifie la direction de la force.

Organise le passage des câbles pour qu'ils ne tirent pas sur le projecteur ou le pied. Évite d'accrocher du matériel supplémentaire à un étrier juste parce que ça te semble pratique. Si un projecteur doit être décalé, utilise un bras, un pied, un contrepoids ou un système de soutien prévu à cet effet. Quand l'installation commence à donner l'impression d'être improvisée, c'est généralement le cas.

Erreurs courantes chez les jeunes joueurs de pin

La première erreur, c'est de considérer que tous les accessoires de 1-1/8 pouce se valent. Une goupille de petite taille sur un petit adaptateur ne transforme pas un pied léger en pied combiné. Le maillon faible peut être la colonne du pied, le verrouillage de l'inclinaison, l'étrier, l'adaptateur ou l'état du sol.

La deuxième erreur, c'est de mélanger des normes sans matériel de conversion adapté. N'empile pas n'importe comment des réducteurs, des goupilles et des blocs récepteurs jusqu'à ce que les pièces s'emboîtent par hasard. Chaque adaptateur ajouté augmente la hauteur, le rapport de levier, le risque de jeu et ajoute un point de contrôle supplémentaire.

La troisième erreur, c'est de ne pas tenir compte de la méthode de fixation prévue par le fabricant du luminaire. Certains luminaires plus volumineux sont conçus pour s'adapter à un récepteur « junior » ou à un système de fixation spécifique. D'autres peuvent être équipés d'un récepteur à « baby-pin » malgré leur taille, ce qui témoigne d'une approche technique différente. Respecte les points de fixation prévus plutôt que de forcer un luminaire à s'adapter au matériel dont tu disposes par hasard.

Enfin, ne confonds pas un verrou avec un dispositif de sécurité. Un récepteur bien serré maintient la connexion en place. Un câble de sécurité ou un système de retenue secondaire homologué protège contre une défaillance de la connexion principale quand c'est nécessaire. Ils ont des fonctions différentes.

Choisir un pignon junior pour ton kit

Pour les indépendants et les petites équipes de production, quelques composants « junior » bien choisis peuvent t'éviter bien des soucis de compatibilité. Un pied combiné fiable, un adaptateur « junior » vers « baby », une broche « junior » de rechange aux caractéristiques adaptées et des sacs de sable appropriés couvrent la plupart des situations courantes en matière de support d’éclairage. Les productions utilisant des appareils plus volumineux peuvent avoir besoin de pieds à manivelle, de supports robustes, de bras de déport ou de matériel de fixation dédié, plutôt que d’essayer de pousser un kit de pieds basique au-delà de ses limites.

Fais ton choix en fonction des accessoires et des adaptateurs que tu utilises réellement, et non pas en fonction de la valeur maximale indiquée sur un équipement. La location peut s'avérer plus judicieuse pour les gros équipements que tu n'utilises qu'occasionnellement, les supports spécialisés ou les tournages en extérieur avec des exigences inhabituelles en matière de hauteur et de poids. Walter Lighting & Grip t'accompagne quelle que soit ta décision, que tu souhaites te constituer un ensemble de chariots fiables pour un usage quotidien ou combler un besoin spécifique pour une production.

Une goupille junior, c'est un petit accessoire tout simple qui a un rôle crucial : elle permet au matériel de production, plus lourd, d'être bien calé. Si tu choisis la bonne goupille, le bon récepteur, le bon support et que tu les montes correctement, ton équipement restera là où il doit être : bien en place, bien fixé et prêt pour la prochaine installation.
