Comment installer en toute sécurité des luminaires suspendus sur des tuyaux
Sommaire
- Vérifie la structure et les conduites aériennes avant de procéder au gréement
- Vérifie la capacité de charge des tubes et calcule le poids de ton installation
- Choisir et installer un collier de serrage pour l'éclairage
- Fixer ton luminaire à la pince
- Installe un câble de sécurité pour éclairage comme fixation secondaire
- Vérifie ton système d'éclairage suspendu avant de l'utiliser
- Gérer les risques liés à la sécurité et aux installations électriques pendant le fonctionnement
- Les erreurs courantes à éviter lors de l'installation de luminaires suspendus
- Foire aux questions
Dernière mise à jour : 10 octobre 2026
Vérifie la structure et les conduites aériennes avant de procéder au gréement
Avant de fixer quoi que ce soit en hauteur, apprends à installer en toute sécurité des luminaires suspendus sur un tuyau en vérifiant que celui-ci est suffisamment solide pour supporter la charge ; c'est souvent là que les problèmes d'installation commencent.
Détermine le matériau et le diamètre du tuyau
Commence par déterminer le matériau du tuyau. Les tuyaux en acier sont la norme pour l'installation de luminaires suspendus ; chaque diamètre a une capacité de charge différente.
Les diamètres de tuyaux les plus courants pour les structures d'éclairage sont :
- Environ 38 mm (souvent appelé « 1,5 pouce »), utilisé pour les luminaires plus légers
- Environ 51 mm (souvent appelé « 2 pouces »), c'est la taille la plus courante pour le gréement général
- Environ 64 mm (souvent appelé « 2,5 pouces »), pour des charges plus lourdes ou des portées plus longues
Les tuyaux en aluminium sont plus légers mais moins résistants que ceux en acier, ce qui modifie les calculs de charge. Il ne faut jamais utiliser de tuyaux en fonte pour les montages ; ils sont cassants et se fissurent sous l'effet des contraintes.
Mesure le diamètre extérieur avec un mètre ruban ; tu en auras besoin pour choisir la bonne taille de collier de serrage.
Vérifie la solidité de la structure et les points de fixation
La sécurité de ton tuyau dépend entièrement de ce qui le soutient. Vérifie s'il est boulonné à une poutre en acier, s'il repose sur une ferme ou s'il est suspendu à des points d'ancrage.
Parcours le tuyau sur toute sa longueur et cherche ces signes avant-coureurs :
- Rouille, corrosion ou piqûres à la surface du tuyau
- Des fissures au niveau des soudures là où le tuyau est raccordé aux supports
- Tubes tordus ou déformés
- Des boulons ou des fixations desserrés au niveau des points de fixation
- Affaissement ou déformation du tuyau entre les appuis
Si tu constates l'un de ces problèmes, n'interviens pas. Fais appel à un monteur de structures ou à un ingénieur en structure qualifié pour évaluer la situation. Un point de fixation défaillant n'est pas un problème mineur : ça veut dire que le luminaire risque de tomber.
Teste le tuyau en appuyant fermement au milieu. S'il fléchit ou oscille, ça veut dire que la structure de soutien n'est pas assez solide pour supporter ta charge.
Vérifie la capacité de charge des tubes et calcule le poids de ton installation
Chaque tuyau a un poids maximal autorisé, appelé « limite de charge d'utilisation ». Si tu dépasses cette limite, tu risques de faire tomber un luminaire sur quelqu'un.
Détermine la charge maximale admissible de ton tuyau
La charge maximale admissible dépend du matériau du tuyau, de son diamètre et de la distance entre les points d'appui.
Capacités de charge des tubes en acier (valeurs approximatives, pour une portée unique de 3 mètres) :
- Tuyau en acier de 38 mm : 227 à 318 kg
- Tuyau en acier de 51 mm : 454 à 680 kg
- Tuyau en acier de 64 mm : 680 à 1 000 kg
Ce sont des chiffres généraux ; plus la portée est grande, plus la charge admissible est faible, et inversement.
Si ton tuyau s'étend sur 6 mètres entre deux appuis, divise ces chiffres par deux. S'il ne s'étend que sur 1,5 mètre, tu peux te rapprocher de la valeur la plus élevée.
Vérifie s'il y a des marquages sur le tube lui-même. Sur certains tubes, la charge maximale admissible est indiquée par un marquage. Si ce n'est pas le cas, renseigne-toi auprès du lieu ou de la personne qui a installé la structure en tubes.
Calcule le poids total de l'installation et le coefficient de sécurité
Additionne le poids de chaque lampe, en comptant le corps de la lampe, l'ampoule, les filtres de couleur et la pince.
Prévois un coefficient de sécurité d'au moins 2:1 : le poids total du dispositif de fixation ne doit pas dépasser la moitié de la charge maximale admissible du tuyau.
Choisir et installer un collier de serrage pour l'éclairage
Le collier de serrage est indispensable pour installer en toute sécurité des luminaires suspendus sur un tuyau ; il doit correspondre exactement au diamètre du tuyau et être adapté au poids que tu comptes suspendre.
Choisis une pince adaptée au diamètre du tuyau
Les colliers doivent correspondre exactement au diamètre du tuyau ; un collier conçu pour un tuyau de 51 mm glissera ou ne tiendra pas sur un tuyau de 38 mm.
Vérifie le diamètre du tuyau pour lequel le collier est prévu ; il devrait être indiqué sur le collier lui-même.
Chez Walter Lighting & Grip, on a en stock des colliers adaptés aux dimensions standard des tubes. Le pince « Baby Pipe » est conçue pour les tuyaux de petit diamètre et se termine par une goupille de 16 mm.
Mesure à nouveau le diamètre de ton tuyau avant de choisir un collier de serrage. Ne te fie pas à ton intuition.
Serre la pince en respectant la bonne technique de serrage
Le boulon de serrage doit être suffisamment serré pour que le collier ne puisse ni tourner ni glisser sur le tuyau. Les colliers mal serrés finissent par lâcher.
Serre le boulon de la pince à la main jusqu'à ce qu'il soit bien serré, puis utilise une clé pour faire un quart de tour supplémentaire. Ne le serre pas trop.
Le collier doit être bien fixe sur le tuyau. S'il tourne quand tu le touches avec la main, resserre un peu plus le boulon.
Positionne la pince de manière à ce que le point de fixation soit orienté dans la direction souhaitée, puis vérifie à nouveau que tout est bien serré.
Fixer ton luminaire à la pince
Ton accessoire se fixe à la pince à l'aide d'une goupille de 16 mm ou d'un récepteur Junior, selon le type de pince.
Branche le récepteur ou la broche du luminaire
Insère doucement la goupille dans le logement du dispositif. Si ça coince, n'insiste pas : tu risques d'endommager le logement.
Fixer la goupille avec une goupille fendue ou une épingle de sûreté pour éviter qu'elle ne glisse à cause des vibrations. Plier les pattes vers l'extérieur pour la bloquer.
Vérifie que le luminaire est bien à niveau ou correctement incliné avant de continuer.
Répartis la charge de manière uniforme entre les points d'appui
Répartis plusieurs fixations le long du tuyau ; ne concentre pas tout le poids sur une seule partie.
Répartis les fixations pour équilibrer la charge et éviter que les tuyaux ne s'affaissent.
Installe un câble de sécurité pour éclairage comme fixation secondaire
Un câble de sécurité, c'est ta solution de secours : si la fixation principale lâche, le câble de sécurité retient le luminaire avant qu'il ne tombe.

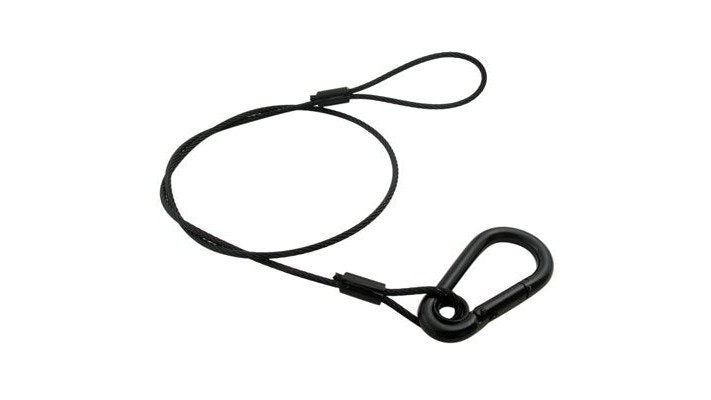

Câble de retenue pour éclairage Fehr Bros., 1/8" x 30", 7x7, noir galvanisé, avec 5/16" →
Choisis le câble de sécurité adapté au poids de ton luminaire
Les câbles de sécurité existent en différentes tailles et capacités de charge ; choisis un câble dont la capacité correspond au poids de ton luminaire.
Le Câble de retenue pour luminaires Fehr Bros. 1/8" x 30" 7x7, galvanisé noir est une solution résistante pour les luminaires standard.
Pour les équipements plus lourds ou les distances de suspension plus longues, le câble de sécurité Avenger avec verrouillage à vis offre une capacité de charge de 30 kg lorsqu'il est correctement installé et soumis à une charge statique. Ce câble de 4 mm de diamètre s'utilise avec des pinces et des raccords pour une sécurité accrue lors des installations en hauteur.
Fixer le câble à la fois au luminaire et au tuyau
Fais passer le câble de sécurité autour du tuyau, au-dessus du collier de serrage, pour qu'il retienne le luminaire si le collier venait à céder.
Attache une extrémité à un point solide de la structure.
Attache l'autre extrémité au tuyau à l'aide du mousqueton. Assure-toi qu'il n'y ait pas de jeu pour que le câble se tendre tout de suite si le luminaire tombe.
Teste le câble en tirant doucement sur le luminaire. S'il bouge ou s'étire, resserre ou repositionne le point de fixation.
Vérifie ton système d'éclairage suspendu avant de l'utiliser
Avant d'allumer les lumières, fais une vérification avant utilisation pour repérer les problèmes avant qu'ils ne se transforment en catastrophes.
Liste de contrôle pour l'inspection avant utilisation
Utilise cette liste de contrôle à chaque fois que tu installes des lumières :
- Le tuyau ne présente ni rouille, ni fissures, ni dommages visibles
- Tous les boulons et éléments de fixation aux points d'appui sont bien serrés
- Le collier est de la bonne taille pour le diamètre du tuyau
- Le boulon de serrage est bien serré et la pince ne tourne pas
- La fixation est solidement fixée à la goupille de serrage ou au récepteur
- Une goupille fendue ou une goupille de sécurité maintient la goupille de fixation en place
- Le câble de sécurité est bien acheminé et fixé aux deux extrémités
- Le câble de sécurité n'a pas de jeu et est conçu pour supporter le poids du luminaire
- Le luminaire est à l'horizontale ou incliné comme prévu
- Pas de dégâts visibles sur le luminaire, la pince ou le câble
- Tous les branchements électriques sont secs et bien fixés
- Le luminaire n'est en contact avec aucun matériau inflammable
- La zone située sous la plate-forme est dégagée, il n'y a ni personne ni matériel.
Utilise cette liste de contrôle à chaque fois.
Tester la stabilité et la sécurité de la charge
Une fois la liste de contrôle remplie, appuie doucement sur le luminaire sous différents angles. Il ne doit ni bouger ni glisser.
Tire doucement sur le câble de sécurité. S'il s'étire ou bouge, resserre-le tout de suite.
Teste chaque luminaire un par un, puis vérifie l'ensemble de l'installation pour voir s'il y a des luminaires qui pendent ou qui sont de travers, ou des signes de déséquilibre ou de surcharge.
Si quelque chose te semble bizarre, arrête-toi. Ne continue pas. Résous le problème ou trouve un autre point d'ancrage.
Gérer les risques liés à la sécurité et aux installations électriques pendant le fonctionnement
Un éclairage correctement installé n'est sûr que si tu gères les risques qui l'entourent. Ça veut dire qu'il faut tenir les gens à l'écart et gérer les risques liés à la chaleur et à l'électricité.
Veille à ce que personne ne se trouve à proximité des zones de travail en hauteur
Ne laisse jamais les membres de l'équipe se tenir directement sous des projecteurs installés.
Délimite un périmètre avec du ruban adhésif ou des cônes et veille à ce qu'il reste dégagé pendant l'installation, le fonctionnement et le démontage.
Précise à ton équipe que la zone située sous la plate-forme est interdite d'accès.
Si quelqu'un doit travailler brièvement sous la plate-forme, exige qu'il porte un casque de chantier. Le plus sûr, c'est de garder la zone complètement dégagée.
Gérer les risques liés à la chaleur et à l'électricité
Les lampes dégagent de la chaleur ; les lampes halogènes et à incandescence peuvent dépasser les 200 °C. Garde les matériaux inflammables à au moins 1 mètre de distance.
Vérifie les branchements électriques avant de mettre l'appareil sous tension. Assure-toi que tous les câbles sont secs et bien isolés.
Dans les endroits humides, utilise une prise avec disjoncteur différentiel pour te protéger contre les chocs électriques.
Ne touche jamais un luminaire lorsqu'il est en marche. Mets des gants résistants à la chaleur si tu dois manipuler un luminaire qui est allumé depuis plus de quelques minutes.
Les erreurs courantes à éviter lors de l'installation de luminaires suspendus
On ne vérifie pas la capacité des tuyaux. Les gens partent du principe que les tuyaux sont assez solides sans même vérifier.
Utiliser une pince de mauvaise taille. Une pince trop lâche va glisser.
Oublier le câble de sécurité. Un câble de sécurité, c'est pas facultatif. C'est ton système de secours.
Serrer trop fort le boulon de la pince. Si tu le serres trop fort, tu risques d'abîmer le filetage du boulon ou de fissurer la pince.
Ne pas faire l'inspection. Un simple coup d'œil ne suffit pas. Utilise la liste de contrôle. Vérifie la stabilité.
Négliger les risques électriques. Les câbles mouillés, les isolants endommagés et une mise à la terre inadéquate peuvent provoquer des chocs électriques et des incendies. Vérifie soigneusement ton installation électrique.
L'installation d'un éclairage suspendu n'est pas compliquée si tu suis les étapes. Notre pince « Baby Pipe Clamp » et pince Junior sont des solutions de référence dans le secteur, fournies avec des chaînes de sécurité et des goupilles fendues pour un montage en hauteur fiable.
Foire aux questions
Comment fixer en toute sécurité une lampe au plafond, sur un tuyau ?
Commence par vérifier le matériau, le diamètre et le support structurel du tuyau. Vérifie la charge maximale admissible du tuyau et calcule le poids total de ton luminaire en tenant compte d'un coefficient de sécurité. Installe un collier de serrage adapté au diamètre de ton tuyau, serre-le bien, puis fixe ton luminaire. Ajoute toujours un câble de sécurité secondaire adapté au poids de ton luminaire. Vérifie toutes les fixations avant la mise en service et veille à ce que personne ne se trouve à proximité de la zone de travail.
Qu'est-ce que tu dois vérifier avant d'accrocher une lampe à un tuyau ?
Inspecte le tuyau pour détecter toute trace de corrosion, de bosses ou de dommages susceptibles de l'affaiblir. Vérifie le diamètre et le matériau du tuyau (acier, aluminium). Assure-toi que le point de fixation est solide et conçu pour supporter la charge. Vérifie que ton collier de serrage est compatible avec la taille du tuyau et qu’il est adapté au poids de ton luminaire. Examine tout le matériel de fixation pour détecter toute trace d’usure ou de défaut. Vérifie le poids du luminaire et calcule la charge totale, y compris les colliers et les câbles, pour t’assurer qu’elle reste dans les limites de charge admissibles du tuyau.
Quand faut-il utiliser un câble de sécurité sur un luminaire suspendu ?
Les câbles de sécurité sont obligatoires dans les montages professionnels de scène et de cinéma. Ils servent de point d'ancrage secondaire en cas de défaillance de la pince principale. Utilise un câble de sécurité pour éclairage dont la capacité est au moins égale au poids de ton luminaire. Fixe une extrémité aux oreilles de sécurité du luminaire et l'autre au tube ou à la poutre à l'aide d'une méthode sûre. Cette redondance protège l'équipe et le matériel situés en dessous contre la chute des luminaires. Les normes du secteur et les réglementations en matière de sécurité au travail exigent un ancrage secondaire pour tous les éclairages suspendus.
Comment savoir si un tuyau ou un support peut supporter la charge d'un éclairage ?
Calcule la charge maximale admissible en fonction du matériau, du diamètre et de l'épaisseur de paroi du tuyau. En général, un tuyau en acier supporte une charge plus importante qu'un tuyau en aluminium de mêmes dimensions. Consulte les spécifications du fabricant du tube ou un tableau de référence pour les montages. Applique un coefficient de sécurité : par exemple, si ton dispositif pèse 10 kg, le tube doit pouvoir supporter au moins 40 kg. Si tu n'es pas sûr de la qualité du tube, s'il est endommagé ou s'il n'est pas marqué, considère-le comme dangereux et utilise un autre point d'appui ou renforce-le avec des éléments structurels supplémentaires.
