Comment équilibrer un stabilisateur de caméra sans te battre avec

Si ton stabilisateur bourdonne, tremble ou vide tes batteries en un rien de temps, ce n’est généralement pas qu’il passe une mauvaise journée. C’est qu’il supporte un montage de caméra mal équilibré. Quand tu sais bien équilibrer ton stabilisateur, les moteurs n’ont plus à lutter contre la gravité à chaque seconde de la prise, mais se contentent d’effectuer de minuscules corrections. Résultat : des mouvements plus fluides, moins de chaleur, une autonomie plus longue et un équipement qui ne donne pas l’impression de vouloir t’échapper des mains.

Pour les équipes de tournage, l'équilibrage commence avant même que le cardan ne sorte de son étui. Un boîtier d'appareil photo tout seul peut être parfaitement équilibré, mais ça devient une toute autre charge une fois que tu y ajoutes un objectif cinéma, une matte box, un système vidéo sans fil, un moniteur intégré, un moteur de follow-focus et la plaque de batterie que quelqu'un a jugée « pas si lourde que ça ». Commence par monter ton équipement en fonction de la prise de vue. Ensuite, équilibre-le.

Commence par la configuration complète pour le tir

Installe tous les éléments qui resteront sur la caméra pendant la prise : objectif, cache-objectif s'il doit rester en place pour un plan, support de stockage, batterie, filtre, matte box, moteur de mise au point, émetteur vidéo et tout moniteur fixé à la cage de la caméra. Un changement aussi minime que le remplacement d'une batterie compacte par une plus grande peut déplacer suffisamment le centre de gravité pour affecter les performances.

C'est là qu'une configuration axée sur la production te fait gagner du temps. Garde les accessoires près du boîtier de la caméra quand c'est possible, et évite d'empiler du matériel devant l'objectif ou tout en haut de la plaque supérieure sans raison. Un objectif long, une matte box lourde ou un moniteur surdimensionné peuvent quand même être les bons outils, mais chacun d'entre eux change la donne. Sur un stabilisateur compact, déplacer un moniteur vers la poignée ou utiliser un système sans fil plus léger peut faire la différence entre une configuration fonctionnelle et un avertissement de limite du moteur.

Avant d'installer la caméra, assure-toi que le stabilisateur est éteint et posé sur un support stable ou bien replié sur un chariot. N'essaie pas d'équilibrer un stabilisateur sous tension en forçant contre les moteurs en marche. Tu risques de te coincer les doigts, de faire des réglages de trim hasardeux et d'abîmer ton matos.

Comment équilibrer un stabilisateur de caméra, axe par axe

La plupart des stabilisateurs portables fonctionnent sur trois axes : l'inclinaison, le roulis et la rotation. L'ordre est important, car chaque réglage peut influencer le suivant. Une séquence fiable consiste à régler d'abord l'inclinaison, puis le roulis, et enfin la rotation. Vas-y doucement, fais de petits mouvements et verrouille chaque réglage avant de passer au suivant.

Commence par régler l'axe d'inclinaison

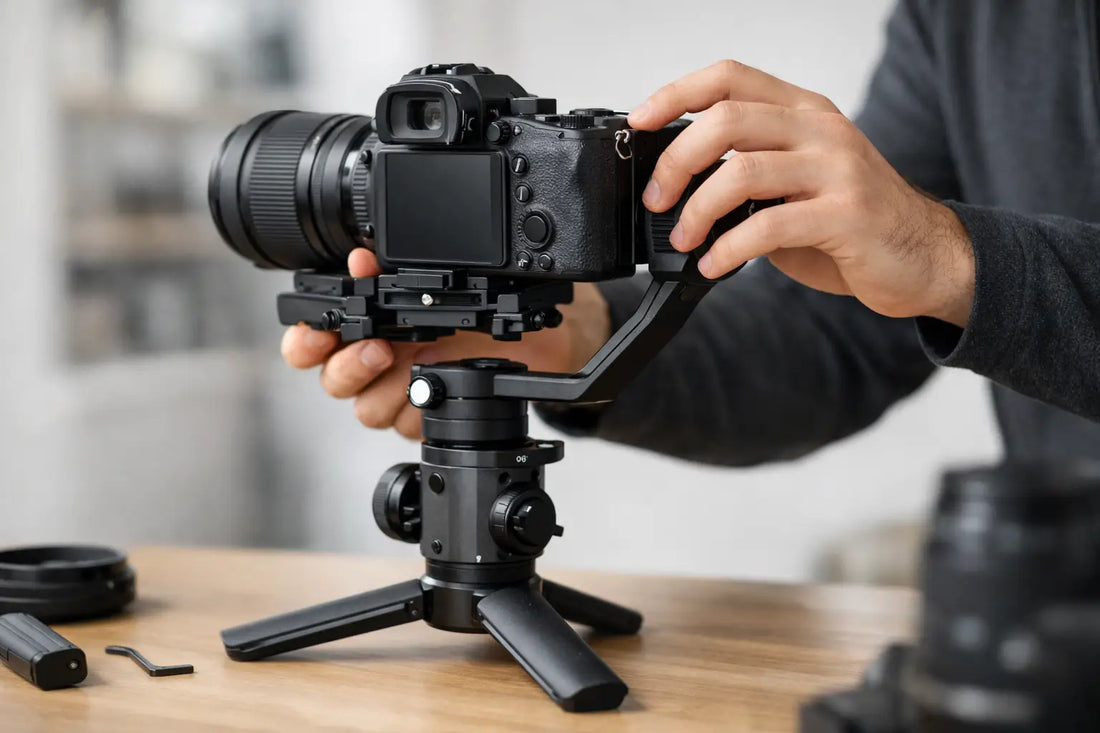

Installe la caméra sur la plaque et serre le verrou de sécurité. Commence par faire glisser la caméra vers l'avant ou vers l'arrière sur la plaque jusqu'à ce qu'elle soit bien à l'horizontale, sans pencher du côté de l'objectif ni du côté de la batterie. C'est le réglage de l'inclinaison avant-arrière.

Ensuite, vérifie la position d'inclinaison verticale. Oriente l'objectif à environ 45 degrés vers le haut, puis à 45 degrés vers le bas. Si la caméra bascule vers l'arrière quand tu la pointes vers le haut, ou plonge vers l'avant quand tu la pointes vers le bas, ajuste la cage de la caméra ou la hauteur du bras d'inclinaison en fonction de la conception du stabilisateur. Le but est simple : à différents angles d'inclinaison, la caméra doit rester là où tu l'as placée quand tu la lâches.

Les objectifs à longue focale nécessitent souvent que la caméra soit placée plus en arrière que prévu. Si tu n'as plus assez de course de la plaque, ne force pas et n'espère pas que les moteurs vont compenser. Utilise une plaque plus longue adaptée, un système de contrepoids ou un cardan avec une capacité de charge suffisante pour ton montage. Les contrepoids résolvent un problème de géométrie, mais ils ajoutent aussi de la masse ; utilise donc uniquement ce dont ton installation a besoin.

Définir l'axe de roulis

Une fois l'inclinaison équilibrée, mets la caméra à niveau, puis relâche ou déverrouille le réglage de roulis. Si la caméra penche vers la gauche ou vers la droite, fais glisser le bras de roulis latéralement jusqu'à ce que l'horizon reste à niveau tout seul.

On a vite fait de bâcler cette étape, car le réglage est souvent minime. Ne le fais pas. Un déséquilibre de roulis, même léger, peut se traduire par un horizon de travers, un bruit de moteur ou une cardan qui dérive lors des transitions entre les mouvements. Regarde la caméra plutôt que de te fier uniquement aux repères sur le bras. Les repères te donnent une idée, mais c'est la position naturelle de repos de la caméra qui te donne la réponse exacte.

Terminer avec l'axe de la poêle

Pour l'axe de panoramique, tiens la nacelle par sa poignée et incline-la vers l'avant d'environ 30 à 45 degrés. Relâche l'axe de panoramique avec précaution. Si la caméra pivote vers la gauche ou vers la droite au lieu de rester centrée, fais glisser le bras de panoramique vers l'avant ou vers l'arrière jusqu'à ce qu'elle reste neutre.

L'axe de panoramique, c'est souvent celui que les opérateurs laissent « à peu près bien réglé ». C'est aussi là qu'une caméra peut sembler bien stable sur un trépied, mais commencer à osciller pendant un plan en mouvement. Fais un test sérieux. Oriente la poignée vers l'avant, incline-la, et vérifie que la caméra ne pivote pas d'un côté ou de l'autre sous son propre poids.

Vérifie l'équilibre mécanique avant de mettre l'appareil sous tension

Un cardan bien équilibré mécaniquement devrait passer quelques tests simples. Quand les moteurs sont éteints, la caméra devrait rester à l'horizontale, conserver l'angle d'inclinaison choisi et ne pas osciller sur l'axe de panoramique. Elle ne restera pas parfaitement immobile, surtout avec un gros équipement de cinéma, mais elle ne devrait pas basculer tout de suite dans une direction.

Si c'est le cas, revoyez l'axe concerné plutôt que d'augmenter la puissance du moteur par la suite. Une puissance élevée peut masquer un mauvais équilibrage pendant un moment, mais ça fait travailler le système plus fort. Ça peut se traduire par une autonomie réduite, des vibrations supplémentaires, des moteurs qui chauffent plus vite, et un délai plus court avant qu'un avertissement n'apparaisse au milieu d'une prise. Personne n'a envie d'entendre « moteur en surcharge » au moment où l'acteur arrive à sa marque.

Une fois que l'équilibre physique est bon, allume le cardan et lance sa routine d'auto-réglage ou d'étalonnage des moteurs. Suis la procédure recommandée par le fabricant et maintiens le montage immobile pendant l'opération. L'auto-réglage ne remplace pas l'équilibrage. C'est le réglage fin qui indique aux moteurs avec quelle intensité ils doivent réagir face à une charge utile déjà équilibrée.

Concentre-toi sur la prise de vue, pas seulement sur la fiche technique

Même si un cardan est bien équilibré, il peut quand même falloir ajuster certains paramètres en fonction du plan que tu tournes. La rigidité des moteurs, la vitesse de suivi, le lissage, la bande morte, la réactivité du joystick et l'étalonnage de l'horizon : tout ça influence ce que tu vois et ressens en tant qu'opérateur.

Pour un zoom avant commercial lent, une vitesse de suivi plus faible et un lissage accru peuvent aider le plan à se stabiliser en douceur. Pour une séquence rapide de « marche et conversation » ou un déplacement le long d’un véhicule, tu auras peut-être besoin d’une réponse plus rapide et de réglages du moteur plus fermes. Il y a un compromis à faire : les réglages qui semblent réactifs peuvent révéler davantage les interventions de l’opérateur, tandis que des réglages très doux risquent d’être à la traîne lors d’un changement rapide de cadrage.

Fais un petit test avec l'opérateur, l'objectif, les réglages de mise au point et le parcours réels. Cherche des micro-vibrations dans les détails fins, une dérive de l'horizon ou une réponse retardée lors des panoramiques. Si des vibrations apparaissent après le réglage automatique, vérifie d'abord l'équilibre et assure-toi que toutes les vis de la cage de caméra, du support d'objectif et des accessoires sont bien serrées. Une pince de tige mal serrée peut donner l'impression d'un problème de cardan.

Problèmes courants d'équilibre sur le plateau

Le problème le plus courant, c'est de changer d'appareil après l'avoir équilibré. Passer à un objectif plus lourd, ajouter un support de filtre ND, déplacer un moteur de mise au point ou remplacer une petite batterie par une batterie haute capacité : tout ça affecte le centre de gravité. Si le changement est important, rééquilibre l'appareil. Une réinitialisation de 90 secondes, ça coûte moins cher que d'essayer de sauver des images tremblantes.

Un autre problème, c'est de considérer la capacité de charge comme une simple limite de poids. Un cardan peut techniquement supporter le poids combiné d'une caméra et d'un objectif, mais avoir quand même du mal parce que l'objectif est long, que la matte box est placée trop en avant ou que les accessoires sont montés de manière décentrée. La géométrie de la charge compte autant que le poids en livres.

La gestion des câbles peut aussi te donner du fil à retordre. Les câbles HDMI, SDI, d'alimentation et de mise au point doivent avoir assez de mou pour permettre une liberté de mouvement totale, mais pas trop non plus pour éviter qu'ils ne tirent sur un axe ou ne s'accrochent à un bras. Fais passer les câbles en simulant le mouvement complet du cardan. Si un câble tire sur la caméra à l'une des extrémités, ça peut perturber à la fois l'équilibre et le suivi.

Enfin, ne néglige pas le support d'objectif. Les zooms de cinéma lourds peuvent nécessiter des tiges de support et un support d'objectif. Le support en lui-même ajoute du poids et modifie le centre de gravité, mais il protège la monture de l'objectif et rend l'ensemble caméra plus stable. Équilibre l'ensemble final avec le support, pas une version allégée qui ne servira jamais pour tourner.

Quand les contrepoids et les accessoires sont utiles

Les contrepoids sont utiles quand une caméra est trop légère pour une configuration de cardan particulière, quand un petit objectif nécessite plus de masse à l'arrière, ou quand la caméra ne peut pas coulisser assez loin pour atteindre une inclinaison neutre. Ils ne sont pas forcément la solution idéale pour un équipement cinéma dont le poids est concentré à l'avant. Dans ce cas-là, une queue d'aronde plus longue, une plaque d'extension, un bras décalé ou un cardan plus grand peuvent être une solution plus simple.

De même, installer un écran externe juste au-dessus de la caméra peut être pratique pour un opérateur seul, mais ça fait monter le centre de gravité et ajoute une masse mobile supplémentaire. Un écran fixé à la poignée, un écran à distance ou une solution vidéo sans fil pourrait offrir une meilleure configuration de travail. Ça dépend de la prise de vue, de la taille de l'équipe et de la nécessité ou non de passer rapidement d'une position basse à une position verticale.

Pour les montages plus imposants, aborde le projet comme un problème de support de caméra, et pas seulement comme l'achat d'un cardan. Une cage adaptée, des plaques, des tiges, un support d'objectif, des poignées, un système de distribution d'énergie et des accessoires sans fil permettent d'obtenir un équilibrage reproductible. Walter Lighting & Grip répond à cet aspect pratique du matériel de production, où ce sont souvent les petits composants de support qui déterminent si l'outil principal fonctionne comme prévu.

Un cardan bien réglé doit se fondre dans le décor. Prends quelques minutes avant la répétition, marque les positions de plaque reproductibles pour les objectifs courants, et laisse les moteurs faire ce pour quoi ils sont là : affiner ton mouvement, pas compenser tes erreurs.
